현대 산업 자동화에서 제어 시스템은 효율성과 안전성을 보장하기 위해 생산 프로세스를 모니터링하고 제어하는 핵심 구성 요소입니다.DCS와 PLC두 가지 주류 제어 시스템은 각각 고유한 장점과 적용 시나리오를 가지고 있습니다.

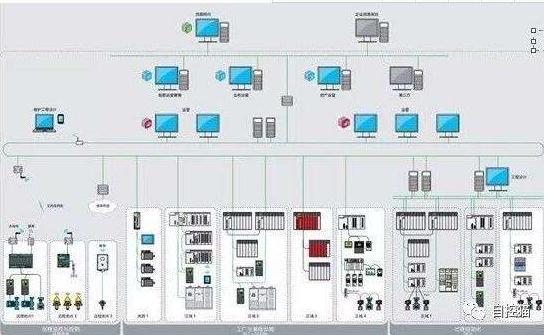

1. 시스템 아키텍처
DCS:
분산 아키텍처: 제어 기능DCS 시스템여러 제어 노드(예: 컨트롤러, I/O 모듈, 운영 스테이션)에 분산됩니다. 이 구조는 시스템의 신뢰성과 확장성을 향상시킵니다.
PLC:
분산 제어 아키텍처: PLC도 분산 제어를 사용하지만 해당 제어 논리는 일반적으로 상대적으로 적은 수의 PLC 장치에 분산됩니다.
2. 응용 시나리오 및 제어 개체
DCS:
응용 시나리오: 일반적으로 화학, 석유, 야금, 에너지 및 수처리 산업과 같이 복잡한 프로세스 제어 및 실시간 데이터 모니터링이 필요한 시나리오에 사용됩니다.
제어 개체: 대규모 연속 생산 프로세스를 처리하는 데 적합하며 복잡한 프로세스 흐름을 효과적으로 관리할 수 있습니다.
PLC:
적용 시나리오: 제조 및 자동화 생산 라인, 특히 소규모 프로세스 및 개별 논리 제어에 널리 사용됩니다.
제어 대상: 주로 조립 라인, 기계 제어 등과 같은 간단한 논리 제어, 타이밍 제어 및 계산 기능에 사용됩니다.
3. 프로그래밍 및 기능
DCS:
프로그래밍 언어: 래더 로직, 기능 블록 다이어그램, 고급 언어 등을 포함한 광범위한 프로그래밍 언어를 채택합니다.
기능: 실시간 데이터 모니터링, 원격 제어 및 다양하고 복잡한 제어 전략을 지원하며 연속 제어 및 고급 제어 알고리즘을 처리할 수 있습니다.
PLC:
프로그래밍 언어: 주로 프로그래밍을 위해 래더 로직이나 기능 블록 다이어그램을 사용합니다.
기능: 순차 제어 및 개별 입력/출력 신호에 중점을 둡니다. 새로운 PLC는 폐쇄 루프 제어 처리 기능도 향상되었지만 DCS에 비해 여전히 제한적입니다.
4. 통신 및 시스템 통합
DCS:
통신 기능: 강력한 통신 기능을 강조하여 제어 구성 요소 간의 원활한 데이터 교환을 허용합니다.
시스템 통합: 제어, 모니터링, 데이터 수집, 경보 등의 기능을 통합 플랫폼에 통합하여 시스템 관리 및 운영을 단순화합니다.
PLC:
통신 기능: 더 기본적인 프로토콜과 통신 옵션에 의존하여 더 간단한 통신 기능을 갖는 경우가 많습니다.
시스템 통합: PLC 및 관련 주변 장치도 산업 제어와 통합된 전체를 형성하기 쉽지만 시스템 통합은 DCS에 비해 상대적으로 간단합니다.
5. 장점, 단점 및 비용
DCS:
장점: 높은 신뢰성, 이중화 설계, 복잡한 프로세스의 실시간 모니터링 및 제어에 효과적으로 대처할 수 있습니다.
단점: 비용이 많이 들고 시스템이 복잡하며 전문적인 유지 관리 및 운영이 필요합니다.
PLC:
장점: 경제적이며 설치 및 유지 관리가 쉽고 프로그래밍이 간단합니다.
단점: 복잡한 제어 작업을 처리할 때 기능이 상대적으로 제한되고 적응성이 좋지 않습니다.
